Охранная периметральная сигнализация Багульник-М

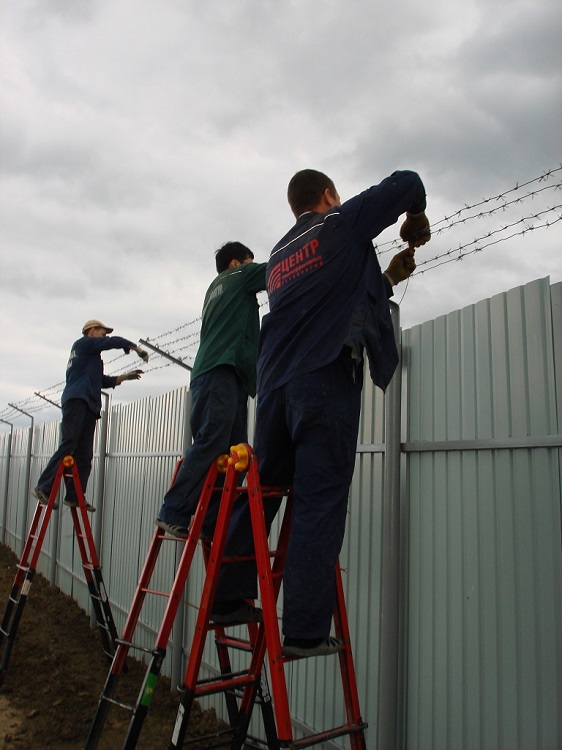

Предназначена для охраны периметра территории. Устанавливается на колючую проволоку и Егозу.
Назначение изделия :
По функциональному назначению изделие принадлежит к вибрационным средствам охраны и регистрирует деформацию специализированного чувствительного элемента (кабеля).
Изделие предназначено для усиления охраны объектов различного назначения, путём создания распределенного рубежа охраны и регистрации попыток его преодоления, с выдачей сигнала тревоги на приёмно-контрольную аппаратуру.
В основном, изделие

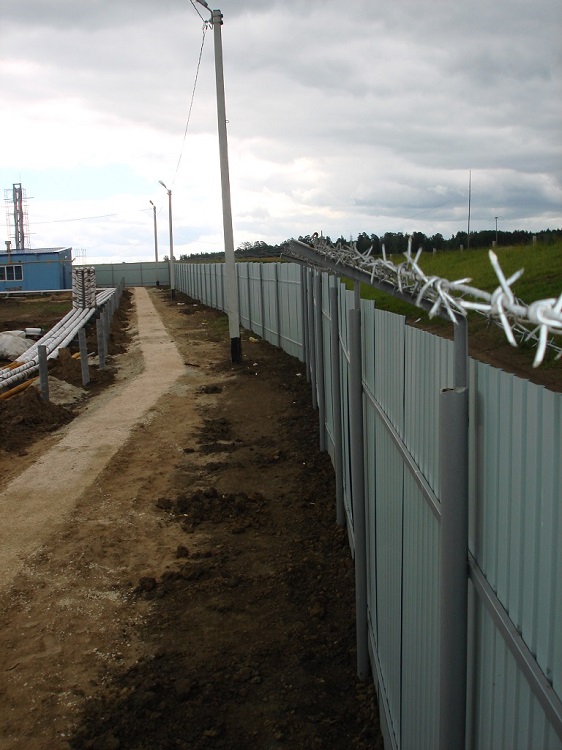

используется для оборудования козырька (спирали) из армированной
скрученной колючей ленты (АСКЛ) или армированной колючей ленты (АКЛ) по
верху основного ограждения или самостоятельных инженерных сооружений из
АСКЛ (АКЛ) в том числе плоских.
Возможно применение изделия для
блокирования сплошных заборов (деревянных, металлических) и других мест,
где имеет место значительная деформация объектов при воздействии на них
или их разрушении. При этом необходимо понимать, что преодоление таких
заграждений через верх изделием фиксироваться не будет.
Допускается
использование изделия для защиты гибких сетчатых ограждений (сетка ССЦП,
«рабица» и др.). В этом случае следует учитывать, что изделием будет
фиксироваться только упругая деформация полотна ограждения в частотном
диапазоне 0,8 — 2 Гц, иными словами разрушение ограждения или его
преодоление без создания упругой деформации ограждения изделием
фиксироваться не будет.
Основные возможности изделия:
С
помощью одного изделия «Багульник-М» с индексом 2ДИ.ТГП можно
обеспечить создание охраняемого рубежа из двух независимых участков
общей протяженностью от 50 до 520 м, при оборудовании козырька из АКЛ, и
до 400 м для плоских заграждений из АКЛ и других типов плоских
заграждений.
Изделие является двухканальным устройством. При
обнаружении нарушения по какому-либо из участков, формируется сигнал
тревоги по соответствующему каналу посредством размыкания контактов
соответствующих исполнительных реле. Также по интерфейсу RS-485
формируется сигнал тревоги с указанием её типа и номера канала (по
протоколу обмена данными «Багульник-М»).
Изделие с индексом 2ДИ.ТГП
имеет функцию автоматической компенсации изменения жёсткости ЧЭ в
зависимости от температуры окружающей среды. При понижении температуры
жёсткость ЧЭ возрастает, а при повышении – понижается, вследствие чего
изменяется амплитуда и характер возникающего в ЧЭ сигнала (в некоторых
случаях разность температур день-ночь изменяет амплитуду возникающего
сигнала на 10-20% при однотипных воздействиях на заграждение).
Установленный в изделии электронный измеритель температуры позволяет
микропроцессору автоматически корректировать алгоритм обработки сигнала.
Также, в изделии установлены кабельные герметичные вводы, подключаемые к
винтовым колодкам внутри изделия. Изделие работоспособно при
температуре от -60 до +50°С.
Питание изделия должно осуществляться стабилизированным напряжением 24В±10%. Ток потребления при выключенном подогреве 5 мА, при включенном подогреве 0,5 А.
В изделии реализована полная гальваническая
развязка по цепям питания, по цепям выходных реле и интерфейса RS-485.
Все эти цепи, а также цепи чувствительных элементов имеют защиту от
высоковольтных импульсных помех и перенапряжений.
Настройка изделия
производится в цифровой форме с помощью трёхкнопочной клавиатуры и
светодиодных индикаторов. Два цифровых индикатора, шкальный индикатор
уровня сигналов, а также два одиночных светодиодных индикатора позволяют
получить полную информацию о состоянии устройства. При подключении
устройства по интерфейсу RS-485, полную настройку и тестирование изделия
можно осуществлять дистанционно.
